As Matrizes Magnéticas BigFLUX® são compatíveis com todos os modelos
de separadores magnéticos de alta intensidade tipo JONES/WHIMS.

Nossos Produtos

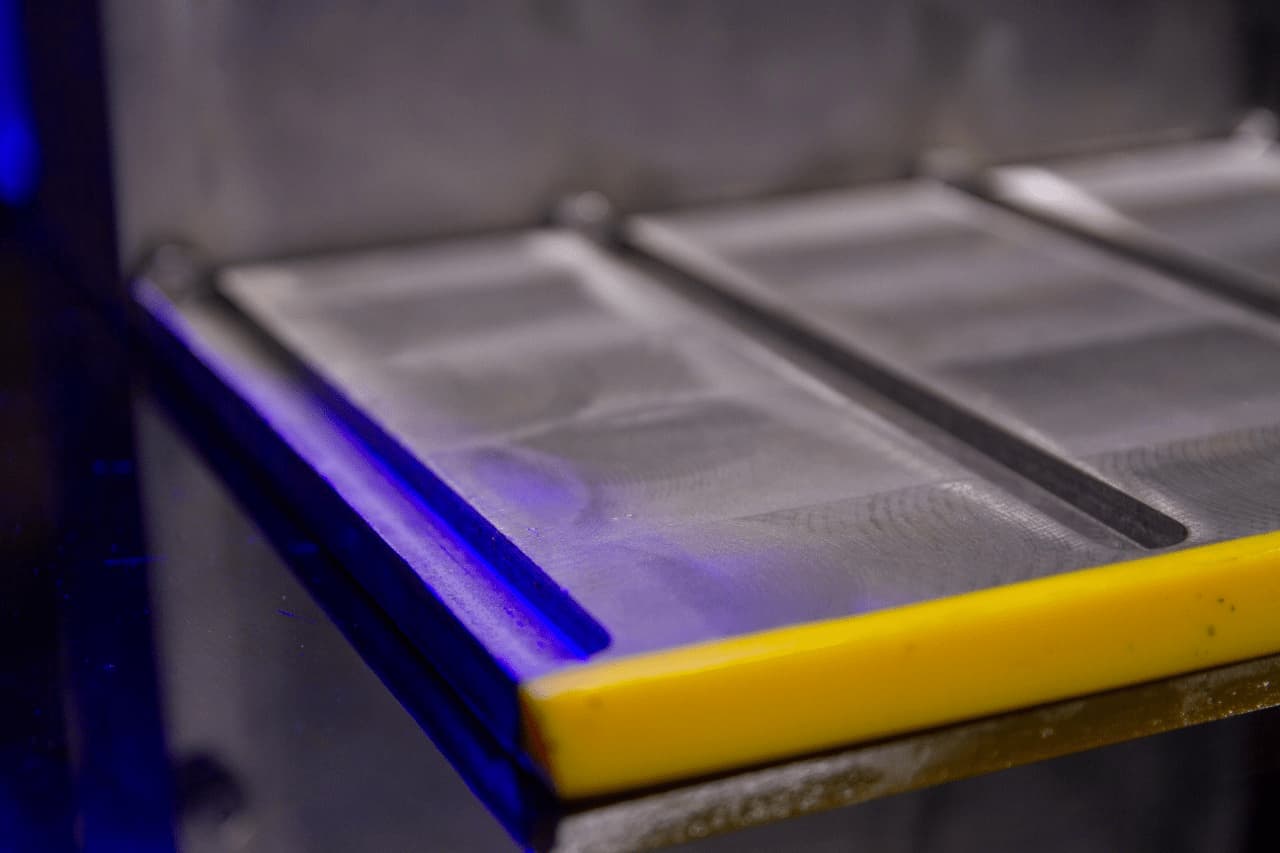

Matrizes Magnéticas BigFLUX®

Novos Modelos

São fornecidas em 4 modelos: STANDARD, SUPER, MEGA e GIGA com fator multiplicador de área de 2x, 3x, 5x e 7X em relação a matriz antiga.

Matrizes com Novas Variáveis Pitch + Design Offset

As novas variáveis decisivas para a recuperação das partículas minerais finas e ultrafinas.

Processo de Separação Magnética mais Eficiente

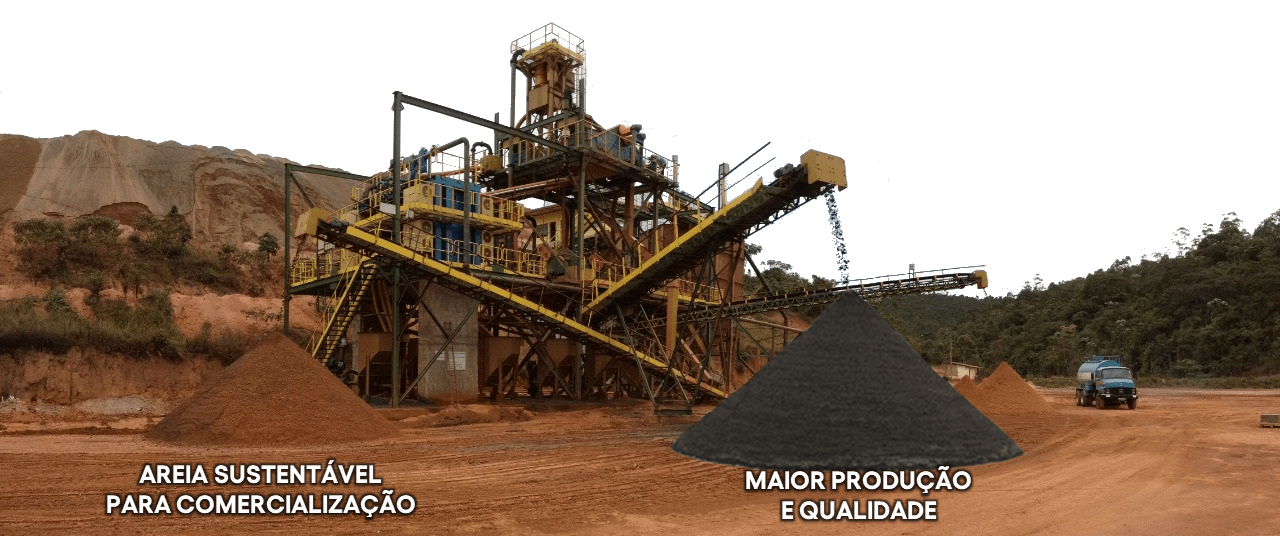

Mais qualidade e produção no concentrado magnético e transformação de antigos rejeitos em coprodutos comercializáveis (areia).

Solução Inédita para o máximo aproveitamento dos minerais sem geração de rejeitos.

Principais Benefícios das Matrizes Magnéticas BigFLUX®

Solução inédita que permite recuperar partículas Ultrafinas de Minério de Ferro, até então, descartadas como rejeito.

01

Alta taxa de Alimentação

As dimensões dos dentes das matrizes BigFLUX® criam uma área maior para o fluxo de polpa, o que permite maior capacidade volumétrica de alimentação, resultando em maior produção.

02

Alto Campo e Gradiente Magnéticos

As matrizes BigFLUX® permitem diminuir o GAP em até 0,5 mm para aumentar o campo magnético. Além disso, um aumento adicional do campo e do gradiente magnéticos ocorrem nestas matrizes devido ao efeito das dimensões dos dentes grandes.

03

Maior Força de Atração Magnética

As matrizes BigFLUX® produzem a força de atração magnética necessária para vencer o arraste hidrodinâmico devido ao aumento médio de 118% do gradiente magnético e 50% do campo magnético.

04

Baixo Risco de Entupimento

Devido ao aumento da área de fluxo da polpa, há uma maior eficiência dos jatos de lavagem dos médios (melhorando a qualidade química) reduzindo assim, as chances de entupimento das matrizes.

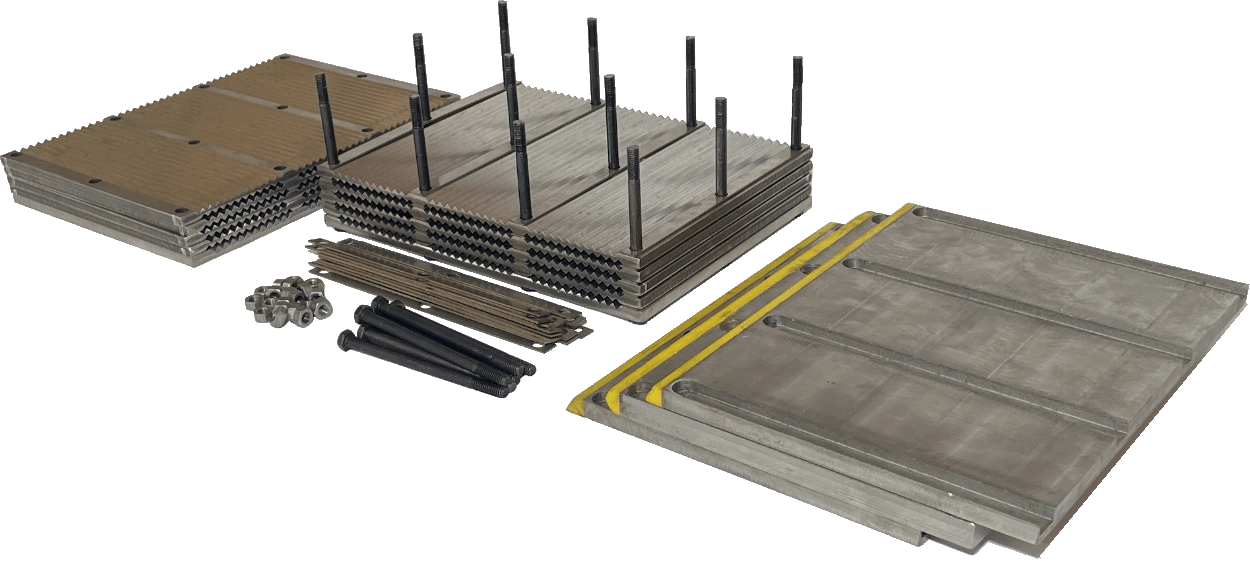

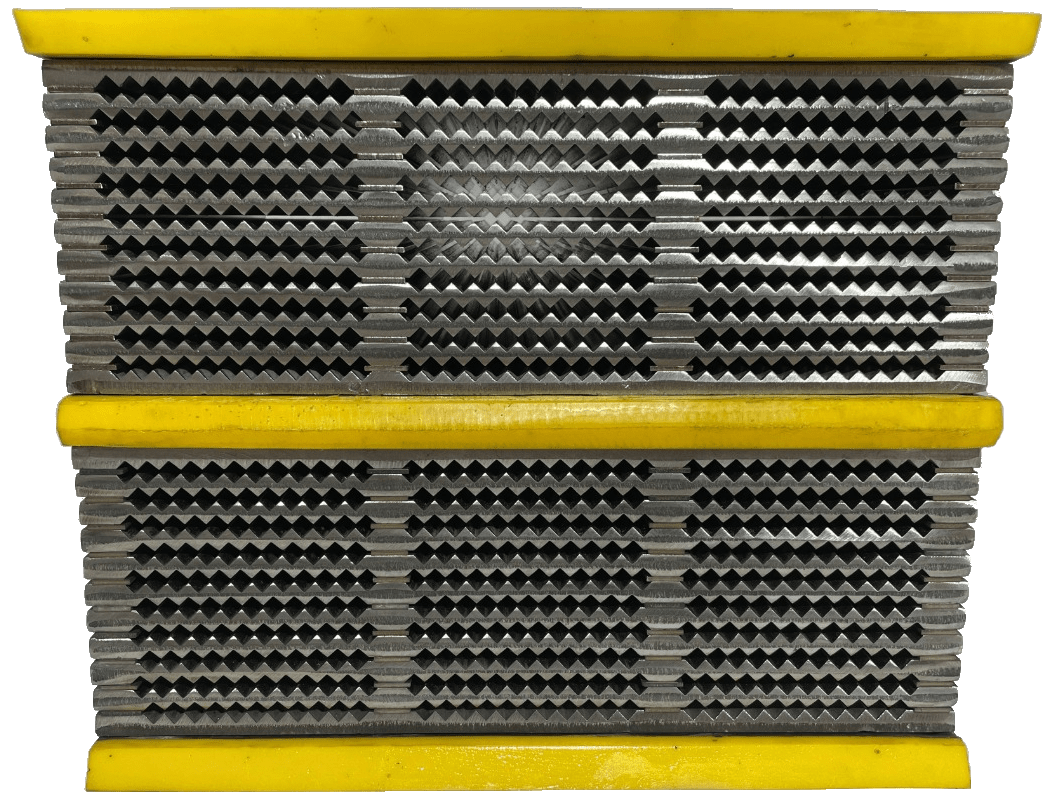

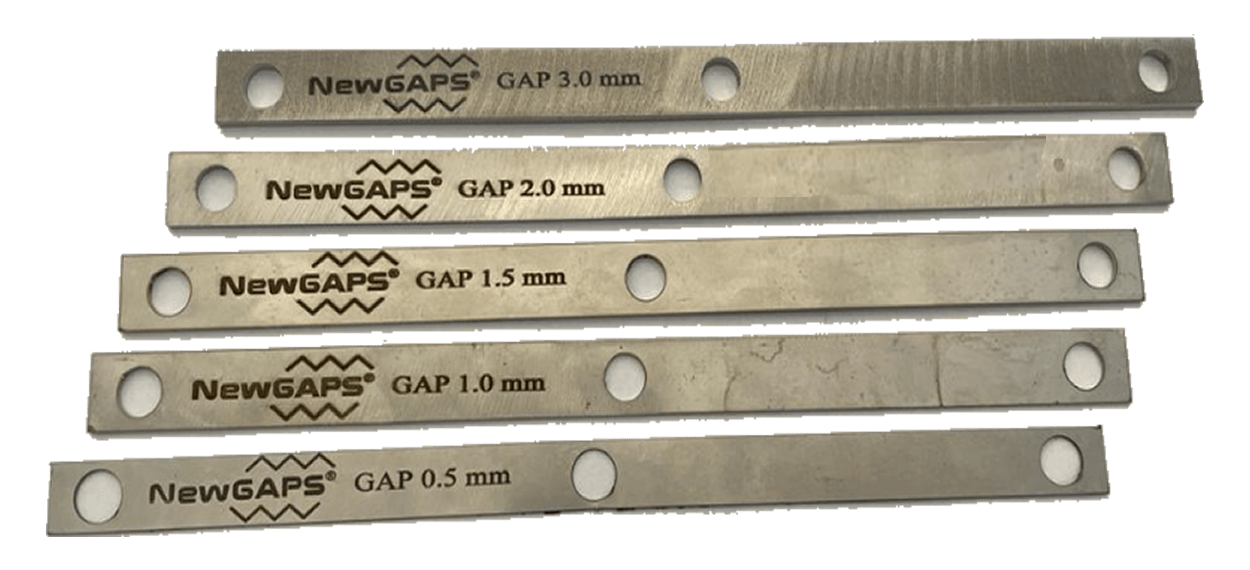

Matrizes Magnéticas BigFLUX® com Tecnologia FlexGAP®

GAP Ajustável

Permite mudar facilmente a abertura entre as pontas das placas ranhuradas para aumentar o campo magnético.

Flexibilidade

Ajuste do processo de separação magnética em função das mudanças das características do minério.

Redução de Custos Operacionais

Redução dos custos operacionais modificando os GAPS sem a necessidade de adquirir novas matrizes.

Todas as características de desempenho das Matrizes Magnéticas BigFLUX®
são mantidas com as matrizes de GAP ajustável — tecnologia FlexGAP®.

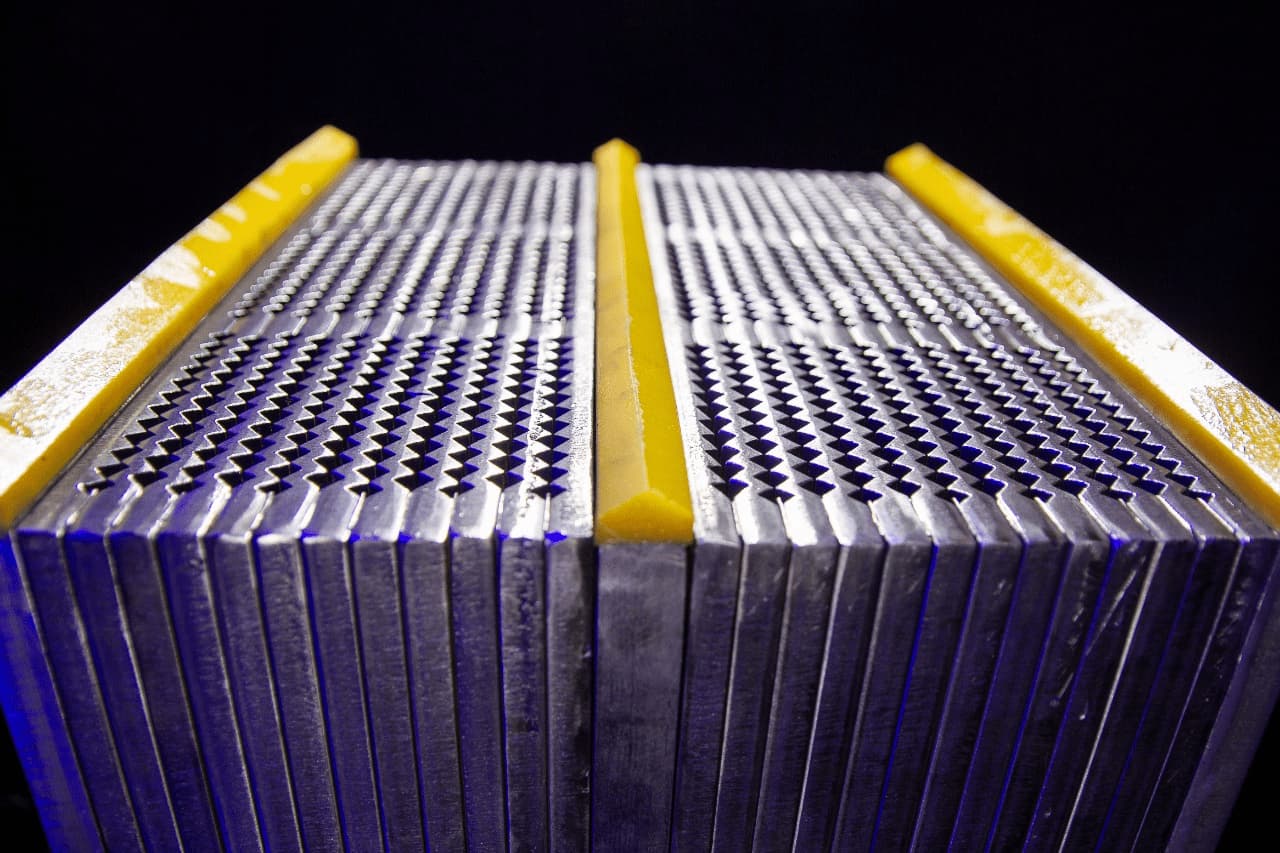

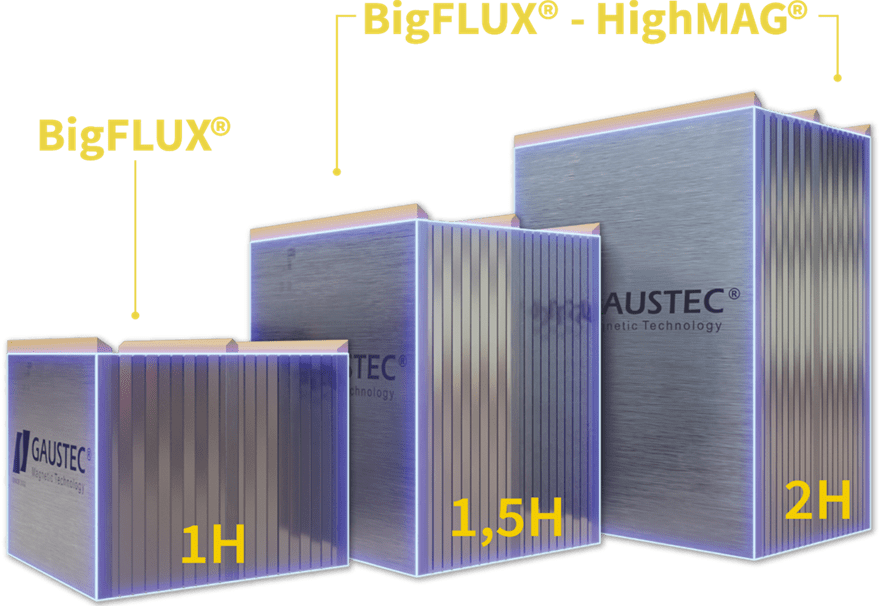

Matrizes Magnéticas BigFLUX® com Tecnologia HighMAG®

Solução Inédita para Recuperação de Barragens de Rejeitos

Altura - Nova Variável do Processo

As Matrizes BigFLUX® HighMAG® oferecem até o dobro da altura das matrizes convencionais, ou seja 440 mm (2H).

Maior Eficiência na Separação Magnética

A nova tecnologia HighMAG® aumenta em até 2,5 vezes a recuperação em massa, melhorando a qualidade do produto concentrado.

Redução de Custo de Investimento

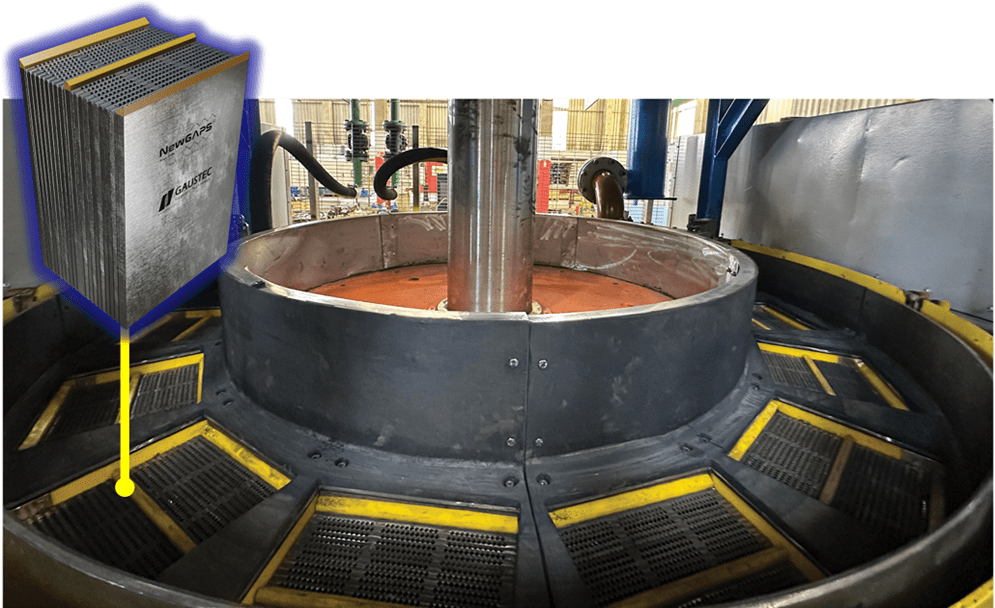

Um separador magnético com as matrizes 2H substitui com eficiência dois equipamentos com matrizes 1H.

As matrizes magnéticas BigFLUX® HighMAG® viabilizam a permanência das partículas ultrafinas (presentes nos rejeitos) dentro do campo magnético por um tempo maior, aumentando em até 2,5 vezes a recuperação em massa e melhorando a qualidade do produto concentrado.

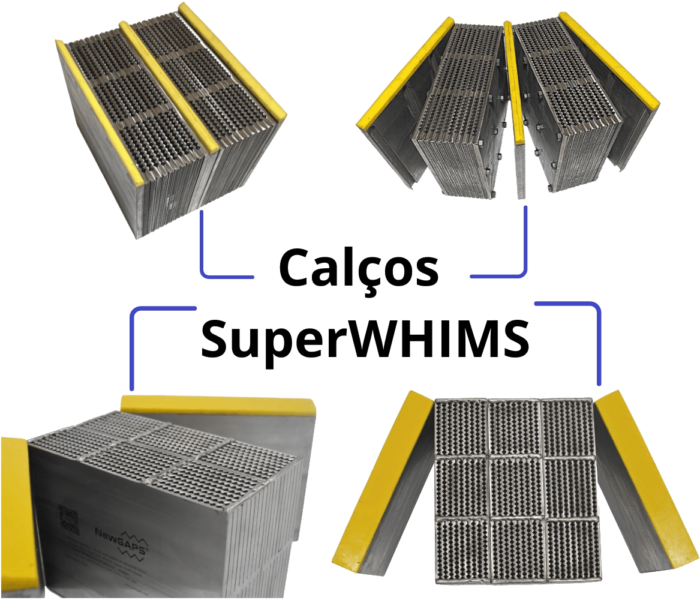

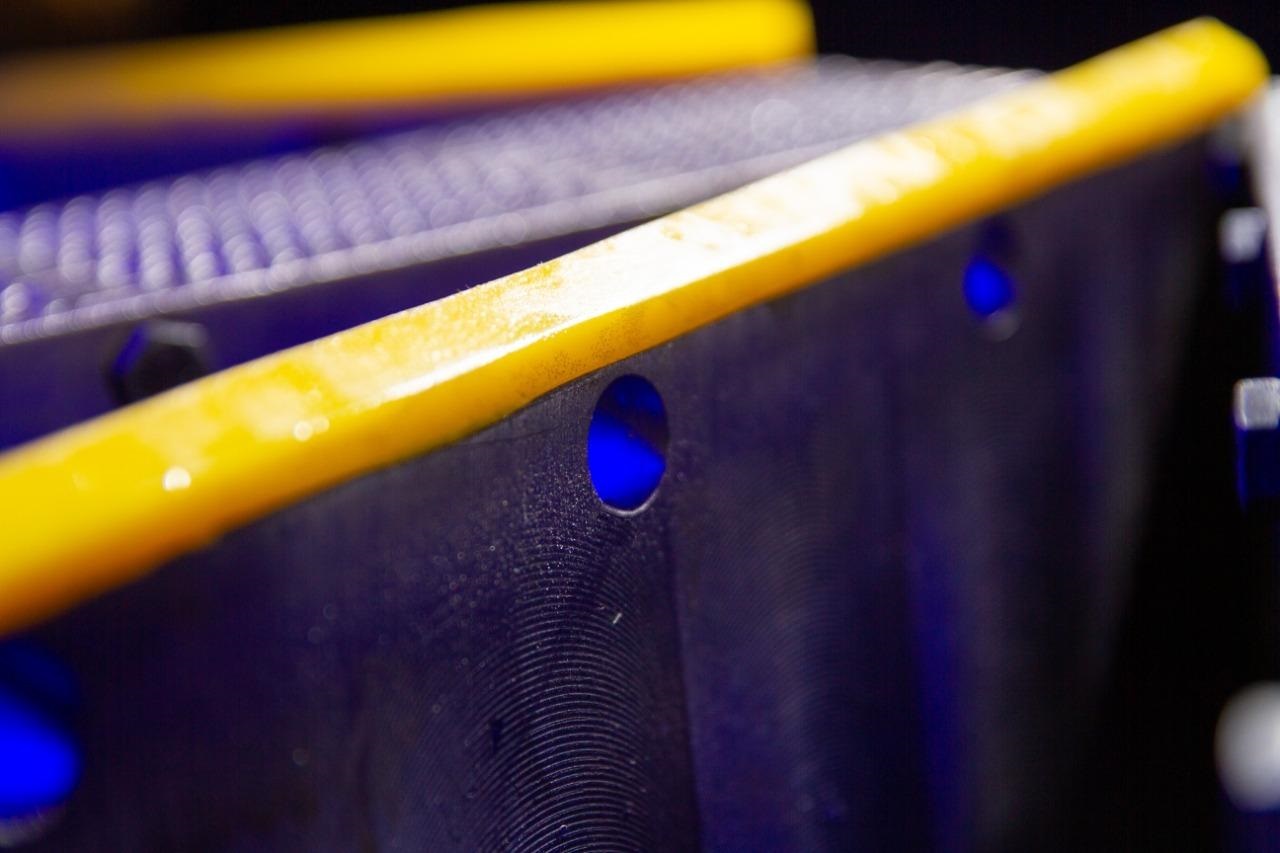

Calços Magnéticos SuperWHIMS®

Mais Intensidade no Campo Magnético

A utilização dos calços magnéticos SuperWHIMS® diminui a relutância global do circuito magnético, resultando no aumento do campo magnético.

Qualidade do Produto Magnético

Proporciona melhor qualidade do concentrado, recuperando as partículas de minério ultrafinas que sempre foram perdidas nos rejeitos das mineradoras.

Proteção das Matrizes Magnéticas FlexGAP®

O uso dos calços magnéticos SuperWHIMS® protege os elementos de fixação utilizados nas matrizes BigFLUX® com tecnologia FlexGAP®.

SuperWHIMS

Esta é uma tecnologia GAUSTEC aplicada nos separadores magnéticos
para potencializar ainda mais a intensidade de campo, acima de 20.000 Gauss.

TECNOLOGIA

Processo de Separação Magnética - Matrizes BigFLUX®

Comportamento das matrizes BigFLUX® durante o processo de separação magnética do minério e sílica

O alto campo magnético é representado pela maior concentração das linhas de campo (verde).

As partículas ultrafinas de minério de ferro (azuis) são fortemente atraídas pelo alto campo magnético gerado pelas matrizes BigFLUX®.

As partículas não magnéticas de sílica (brancas) são arrastadas pela hidrodinamica da polpa sendo assim separadas do minério magnético.

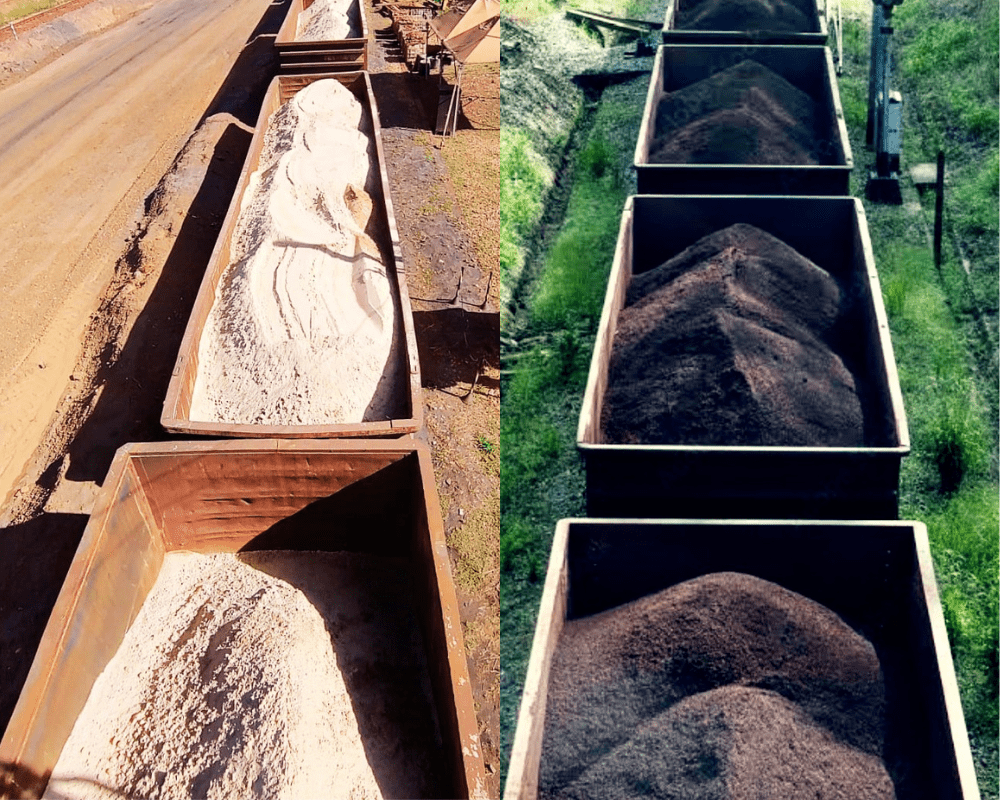

O alto gradiente magnético das matrizes BigFLUX® provocam alta seletividade, tornando possível a produção de minério de ferro com alta qualidade (produto) e transformação dos antigos rejeitos descartados em coprodutos (areia pura comercializável).

As novas variáveis decisivas para a recuperação das partículas minerais finas e ultrafinas.

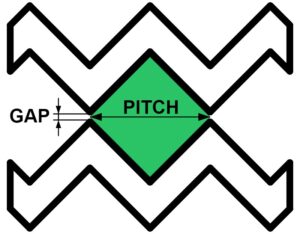

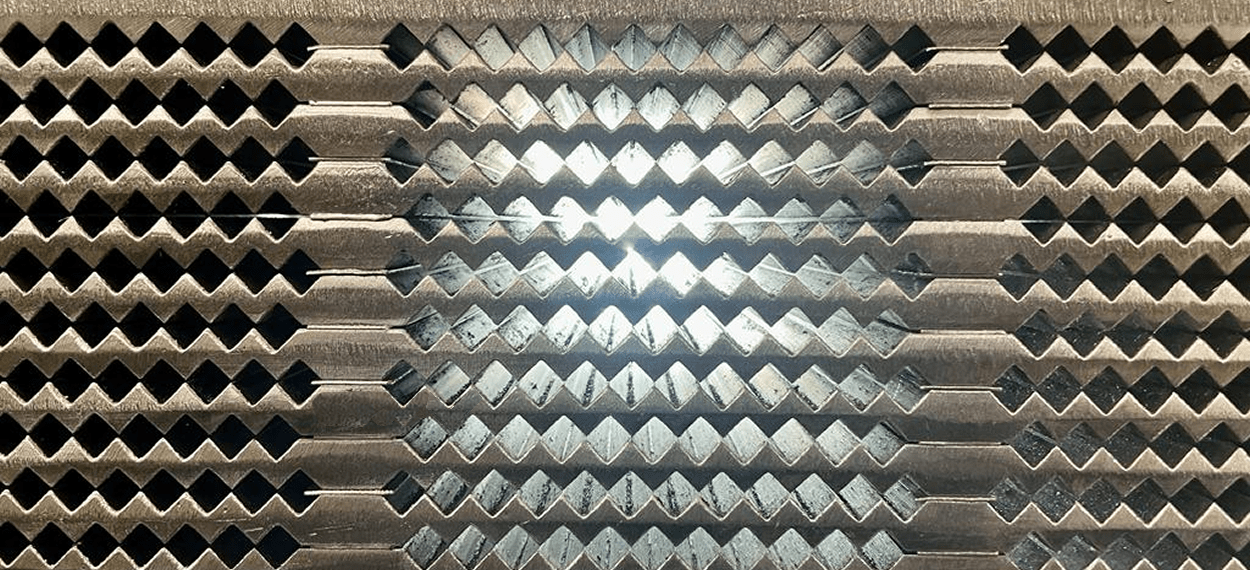

Pitch

O Pitch (tamanho dos dentes) é a nova variável de processo que permite maior fluxo da polpa, altos campos magnéticos e gradientes magnéticos mais intensos. Essa nova variável permite ainda o uso inédito de gaps fechados em até 0,5mm, sem ocasionar entupimentos, ideal para partículas abaixo de 37 mícrons.

Design Offset

A nova forma construtiva OFFSET foi desenvolvida para adequar os diferentes tamanhos de dentes (Pitch) e evitar o enfraquecimento mecânico das placas ranhuradas. O resultado foi um aumento em mais de 15% na eficiência magnética das matrizes magnéticas sem precisar alterar as bobinas dos Jones/WHIMS.

Estas duas inovações apresentam inúmeras vantagens em relação às matrizes antigas nos seguintes aspectos

Processo de Separação Magnética mais Eficiente

Aumento da área de fluxo da polpa;

Possibilidade de usar Gap de até 0,5mm*;

Maior campo magnético: até 22.000 Gauss operacionais;

Eficiência magnética aumentada em mais de 15%;

Força de atração magnética 3,2 vezes maior (média);

Maior capacidade volumétrica de alimentação, mesmo com Gaps fechados como 0,5 mm;

Maior eficiência dos jatos de lavagem de médio, melhorando a qualidade do produto;

Redução da probabilidade de entupimento;

Possibilidade de alimentar polpas com baixo teor de sólidos e melhorar seletividade;

Maior Gradiente: aumento médio de 118% em comparação à placa ranhurada 8R (comum);

Facilidade de limpeza da matriz em caso de entupimento eventual.

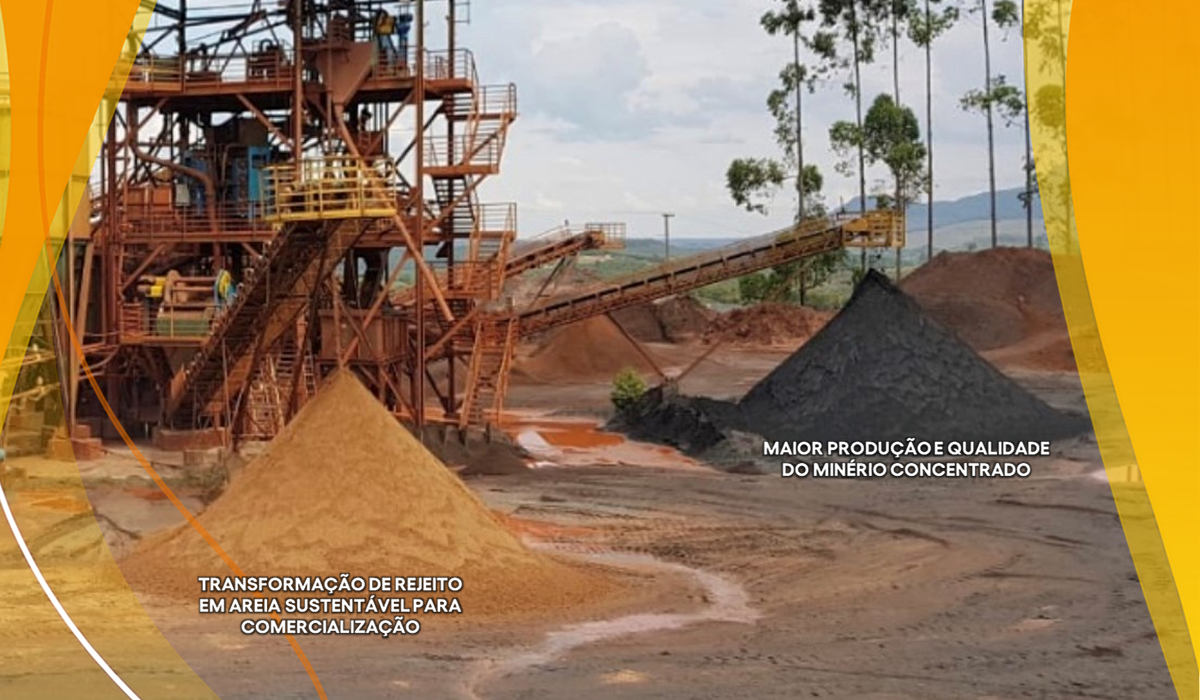

Alto Ganho Econômico

Aumento da produção de produtos vendáveis;

Potencial para transformar rejeito em produtos vendáveis.

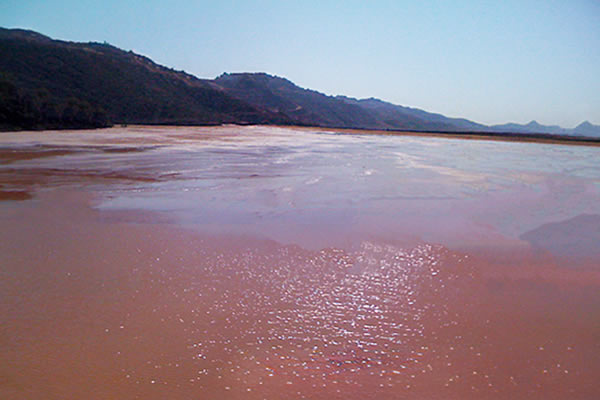

barragem

Desenvolvimento Ambiental Sustentável

Redução do volume de rejeito gerado;

Melhor aproveitamento dos recursos naturais;

Potencial para recuperar barragens de rejeito formadas com as tecnologias ultrapassadas de processamento mineral.
